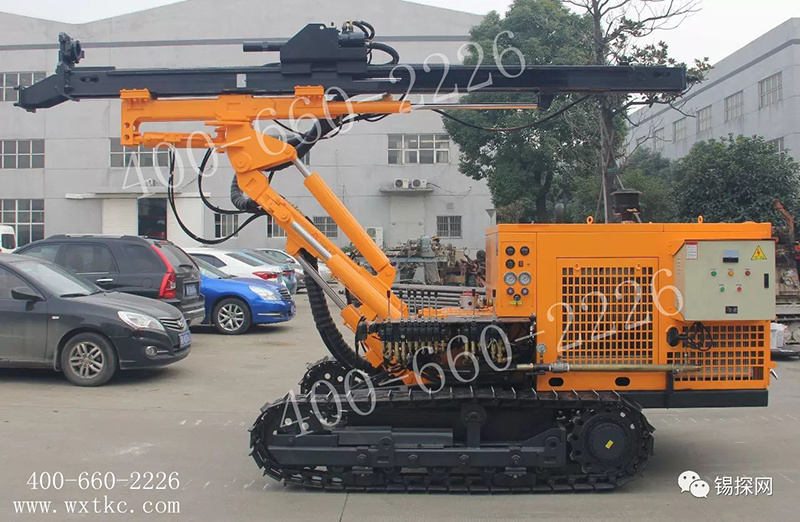

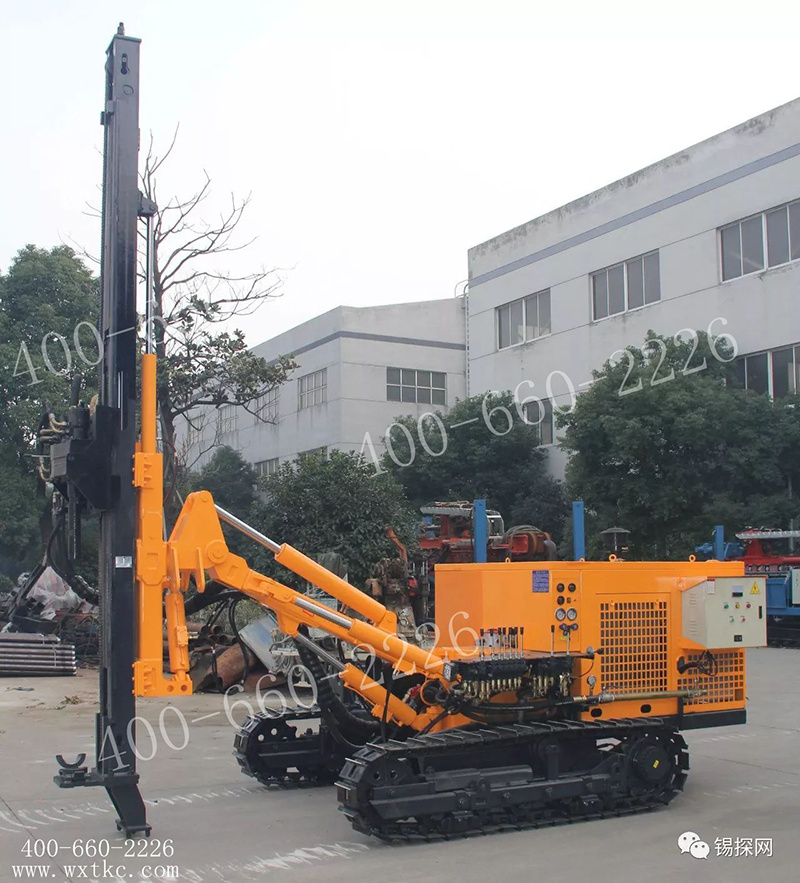

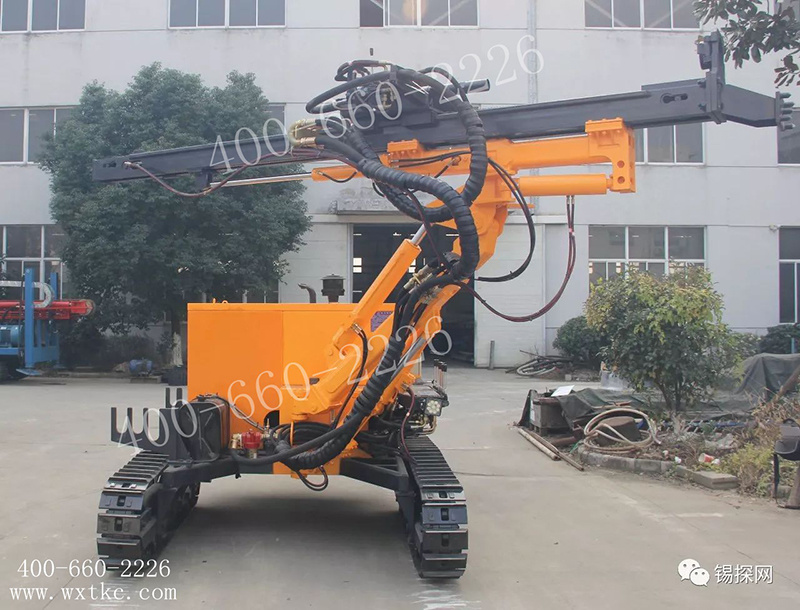

YDL-90HB型钻机(履带式高举升多臂多功能钻机)
YDL-90HB型履带式高举升多臂多功能钻机是江苏省无锡探矿机械总厂有限公司根据国内地铁、隧道、高边坡、高层建筑、机场、地源热泵及其它深基坑进行管棚、锚固、旋喷、降水所开发的高效钻机。该钻机具有柴油机和电动机两用动力,可以分开单独工作。它装有大扭矩双液压马达,配备可靠稳定的液压系统,具有变幅动作灵敏的滑架。
所属分类:
多功能钻机
关键词:智能环保机器人 旋喷钻机
产品描述
YDL-90HB型履带式高举升多臂多功能钻机是江苏省无锡探矿机械总厂有限公司根据国内地铁、隧道、高边坡、高层建筑、机场、地源热泵及其它深基坑进行管棚、锚固、旋喷、降水所开发的高效钻机。该钻机具有柴油机和电动机两用动力,可以分开单独工作。它装有大扭矩双液压马达,配备可靠稳定的液压系统,具有变幅动作灵敏的滑架。
适用范围:
1、适合以下工艺施工:
(1)转速高,对使用麻花钻、土层效率更加可观。
(2)锚固可适合钻杆钻进、套管钻进、钻杆套管复合钻进等工法。
(3)旋喷可适合单重、双重、三重旋喷等工法。
2、通过配置不同的模块,可适合如下工艺的施工:
(1)基坑降水。(2)微型灌注桩。(3)地热孔(水井)施工。
3、研发配套了相应的钻具,可以满足以下施工工艺:
(1)三翼钻头钻进,泥浆排渣。适用于土层、沙层等地层高速钻进。
(2)空气潜孔锤钻进,空气排渣。适用于岩层,破碎层施工。
(3)孔底液动锤钻进,泥浆排渣。适用于破碎层、沙卵层等含水量较大地层施工。
(4)套管钻进。
(5)钻杆、套管复合钻进。
(6)单重、双重、三重旋喷、定喷、摆喷等旋喷工艺。
三、主要特点:
1、扭矩、转速可以根据实际需要进行合理匹配,套管复合钻进,可以根据不同的地层配置相应扭矩的回转器,提高了钻机的适应性。
2、桅杆行程为3.4米,可进行3米的钻杆、
3、配有履带底盘、桅杆俯仰及左右摆动、滑架俯仰及左右摆动、大直径的支腿油缸、0.9米的滑架、孔口支撑装置、使钻机移位、定位极为灵活方便,钻进时稳定可靠。
4、最大水平举升高度3.5m
5、用户可以选配1.5吨工具卷扬。
6、用户可以选配自动卸扣器。
技术参数
旋喷 |
旋喷成桩直径(mm) |
单重Single:400~600、两重Double:600~1200、 三重Triple:800~1600 |
钻孔深度(m) |
20~50 |
|
锚固(潜孔钻进) |
钻孔直径(mm) |
Φ100~Φ210 |
钻孔深度(m) |
60~90 |
|
钻杆直径(mm) |
Φ73、Φ89、Φ102、Φ114 |
|
基 本 参 数 |
滑架给进行程(mm) |
900 |
滑架俯仰角度 |
水平向上0°、水平向下135° |
|
滑架摆动角度 |
左95°(右5°) 左5°(右95°) |
|
桅杆俯仰角度 |
水平向上55°、水平向下15° |
|
桅杆摆动角度 |
左右45° |
|
水平最大举升高度(m) |
3.5 |
|
回转器输出转速(r/min) |
0~175(无级可调) |
|
回转器输出扭矩(N·m) |
5300 |
|
回转器行程(mm) |
3400 |
|
滑架给进行程(mm) |
900 |
|
回转器提升力(KN) |
60 |
|
回转器提升速度(m/min) |
0~1.6(无级可调)、 1.6、5.8、23.4 |
|
回转器加压力(KN) |
30 |
|
回转器加压速度(m/min) |
0~2.7(无级可调)、 2.7、9.5、38.4 |
|
行走方式 |
履带行走 |
|
爬坡能力 |
30° |
|
行走速度(km/h) |
2 |
|
输入动力(柴油机) |
55KW,1500r/min |
|
输入动力(电动机) |
55KW,1480r/min |
|
运输状态(长×宽×高)(mm) |
5200*2200*2600 |
|
重量(Kg) |
5000 |
