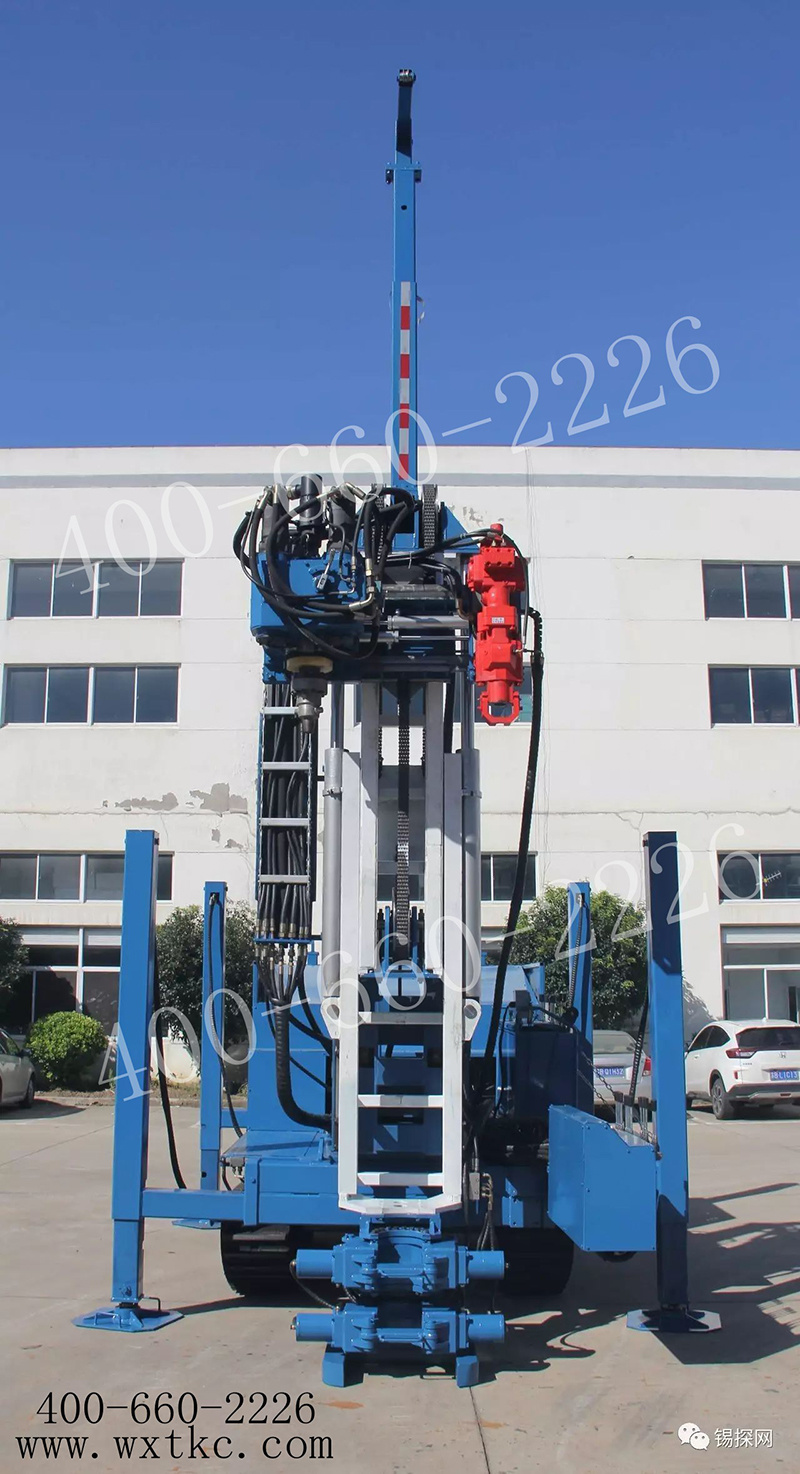

HBL-100型多功能钻机
HBL-100型多功能钻机是由江苏省无锡探矿机械总厂有限公司根据当前国内市场形势所研发的新型土壤地下水取样修复一体钻机,是专门应用于土壤修复行业的全液压钻机,钻机配置的多功能直接针对土壤修复的工艺要求,此环保钻机采用大扭矩动力头,操作简单,性价比高。除此之外,该钻机还适用于钻凿水井、监测井、地热空调孔施工、国防工程、抗浮锚杆、高压旋喷等钻孔作业。
所属分类:
多功能钻机
关键词:智能环保机器人 旋喷钻机
产品描述
HBL-100型多功能钻机是由江苏省无锡探矿机械总厂有限公司根据当前国内市场形势所研发的新型土壤地下水取样修复一体钻机,是专门应用于土壤修复行业的全液压钻机,钻机配置的多功能直接针对土壤修复的工艺要求,此环保钻机采用大扭矩动力头,操作简单,性价比高。除此之外,该钻机还适用于钻凿水井、监测井、地热空调孔施工、国防工程、抗浮锚杆、高压旋喷等钻孔作业。
设备功能:
1、直推式原状土取芯。
2、使用螺杆钻设置地下水监测井。
3、直推式地下水取样。
4、原位药剂注入修复。
5、高压旋喷。
6、空气潜孔锤钻进。
7、三翼钻头钻进、泥浆排渣。
8、钻杆套管复合钻进。
主要特点:
1、钻机钻进能力强,适用范围广,钻孔速度快,处理事故能力强,钻进效率高。
2、采用双动力头双滑移结构,每个动力头可以自动滑移让开孔口中心。螺旋动力头具有大扭矩,达到12000Nm,实现快速建井。冲击动力头具有高的冲击频率,达到8000bmp,实现原状土快速取芯。
3、配有推进架,行程600mm,可以将桅杆直接推至孔口或者撑住地面,钻进更加稳定。
4、钻机在孔口装置上配有液压夹持器,自动卸扣,减少辅助时间,降低劳动强度。孔口配有导向装置,使得钻进更加平稳可靠。
5、钻机装载在履带底盘上,使整机移位,行走更快捷方便。采用工程橡胶履带,不伤地面,更可在城市内作业。
6、钻机采用4只长行程支腿油缸,并且可以分别向两侧旋转或者选配液压横向伸缩腿,4只支腿油缸撑起来后,行程达到1600mm,汽车可以直接倒进去,不需吊车钻机即可转场装卸。
7、钻机液压系统主要元件均采用国内外名优产品,使整机性能稳定可靠、寿命长。
8、在桅杆顶部配有伸缩工具卷扬(1.5吨提升力),方便起吊钻杆等工具。
9、钻机具有高位自动旋转平台,使得钻机在施工时更加灵活。
技术参数:
HBL-100型多功能环保钻机 |
||
螺旋动力头 |
动力头回转转速 |
0~190/min |
动力头最大扭矩 |
12000Nm |
|
冲击动力头 |
冲击功率 |
16.5KW |
冲击压力 |
17-20MPa |
|
冲击流量 |
60L/min |
|
冲击频率 |
6000-8000bmp |
|
回转压力 |
15MPa |
|
回转流量 |
30-40L/min |
|
回转速度 |
0-200r/min |
|
回转扭矩 |
1000Nm |
|
动力头最大提升力 |
25T |
|
动力头最大加压力 |
13T |
|
加压提升油缸行程 |
1000mm |
|
动力头最大行程 |
2000mm |
|
推进架推进行程 |
600mm |
|
最小离地高度 |
300mm |
|
工具卷扬提升力 |
1.5T |
|
工具卷扬提升速度 |
20m/min |
|
工具卷扬钢丝绳直径 |
ф6mm |
|
工具卷扬容绳量 |
100m |
|
整机回转方式 |
360度整机自动回转,定位销定位 |
|
行走速度 |
2km/h |
|
爬坡角度 |
25° |
|
动力 |
柴油机120KW,1500r/min |
|
后部挂板承载力 |
7000Kg |
|
后部挂板宽度 |
1900mm |
|
外形尺寸(长×宽×高) |
4700×2000×2600(运输状态) |
|
重量 |
6000kg |
