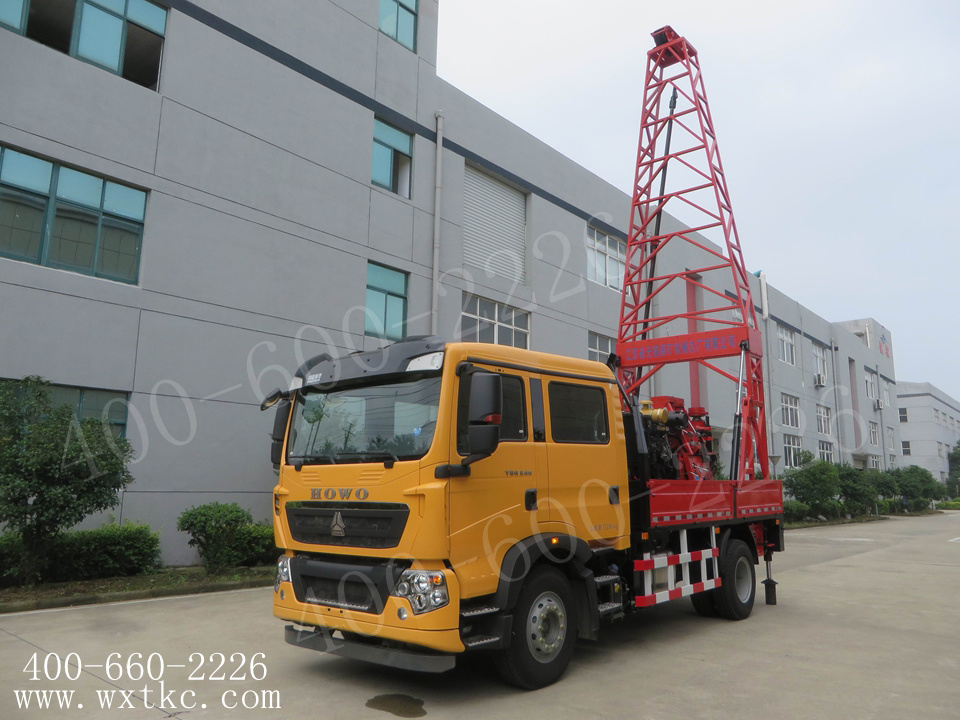

DPP-300型钻机车

DPP-300型钻机车(专用车公告型号:JW5126TZJ型钻机车)是一种将工程岩芯钻机装在汽车底盘上的油压给进、带有移机、副卷扬装置的立轴式钻孔设备。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
参数

  DPP-300型钻机车(专用车公告型号:JW5126TZJ型钻机车)是一种将工程岩芯钻机装在汽车底盘上的油压给进、带有移机、副卷扬装置的立轴式钻孔设备。

  ● 该钻机主要用途

  钻机车的使用范围如下:

  1、广泛用于农田水利,地质探矿,地源热泵,道路,桥梁及楼基地质勘查等。

  2、找矿和详细勘探矿产时钻凿浅井以及地震探矿用的井眼。

  3、供基本建设中地质勘察或打供水用的浅钻孔。

  4、可以满足绳索取芯地质勘探取样要求。

  ● 该钻机主要特点

  具有以下主要特点:

  1、具有较多(8档)的转速级数和合理的转速范围。既适用于工程地质勘察,又适用于金刚石岩芯钻探。

  2、低转速,大扭矩,使用范围广,除可以进行高速钻进外,还可进行低速大口径钻进。

  3、具有两档反转速度,处理孔内事故时劳动强度不大,且安全。

  4、卡盘采用液压柱卡式夹持结构,夹紧可靠,不伤主动钻杆。

  5、双卷扬设计,主卷扬为行星式卷扬机,操作灵活、安全可靠;副卷扬为磨擦锥式可进

  行冲击、标贯工作。副卷扬容绳量大,又可充当绳索绞车。

  6、液压加压兼强力起拔,省力安全。

  7、钻机车的结构先进,布局合理,操纵灵活可靠,便于维护、保养和修理。

  8、回转器可自动移机让开孔口减轻体力劳动,延长了使用寿命。

  9、主动钻杆刚性好,自重大;钻物探孔时靠自重加压即可。

  10、前后四个支腿和起落塔均为液压操纵,方便可靠。

  11、驾驶室为双排座全封闭式,可乘坐6人。

  ● 该钻机主要技术参数

  1、钻进能力



钻杆规格

钻进深度



岩心钻进



ф42mm钻杆

600m

ф50mm钻杆

360m

ф60mm钻杆

300m

BQ绳索取芯钻杆

430m

NQ绳索取芯钻杆

330m

大口径钻进

(水文水井工程)

ф60mm钻杆

ф150mm钻头,300m

ф60mm钻杆

ф200mm钻头,200m

ф73mm钻杆

ф300mm钻头,150m



  2、基本参数

  钻机车移动外形尺寸(长×宽×高) 8530×2520×3850mm

  工作外形尺寸(长×宽×高) 7650×2520×9570mm

  整机重量 11900Kg

  主动钻杆规格(对边×对角×长度) 75×ф86×5000mm

  3、回转器

  立轴转速(动力机转速2000r/min)

  正转速度 57;99;156;215;269;467;737;1017r/min

  反转速度 45;210r/min

  立轴最大扭矩 3500N·m

  立轴行程 600mm

  立轴最大加压力 60KN

  立轴最大起拔力 80KN

  4、主卷扬

  最大提升能力(低速单绳) 30KN

  卷筒转速 38;66;104;144r/min

  钢丝绳提升速度(单绳) 0.42;0.73;1.16;1.61m/s

  卷筒直径×长度 200×160mm

  钢丝绳直径 ф16mm

  卷筒容绳量 40m

  5、副卷扬(磨擦锥式)

  最大提升能力(低速单绳) 15KN

  卷筒转速 32;55;88;122r/min

  钢丝绳提升速度(单绳) 0.26;0.45;0.72;0.99m/s

  钢丝绳直径 ф9.3mm;ф5mm

  卷筒容绳量 60m;450m

  6、泥浆泵

  标配BW-200型泥浆泵

  其技术参数如下:

型号

BW-200

型式

卧式双缸双作用往复活塞式泵

冲程(mm)

85

冲次(次/分)

145

缸径(mm)

ф80

ф65

流量(L/min)

200

125

压力(MPa)

4

6

所需功率(kw)

15(电动机);14.7(柴油机)

输入转速(r/min)

530

吸水管直径(mm)

ф65

排水管直径(mm)

ф37

重量(不含动力)(kg)

300

外形尺寸(mm)(L×W×H)

1860×630×820



  7、钻塔

  塔高(距地面)                 9m

  起塔油缸直径 ф80mm

  起塔油缸数量 2

  最大使用压力 8MPa

  8、钻机动力(标配)

  型号 潍柴4100P

  功率 40KW

  转速 2000r/min

DPP-300型钻机车

DPP-300型钻机车

DPP-300型钻机车
